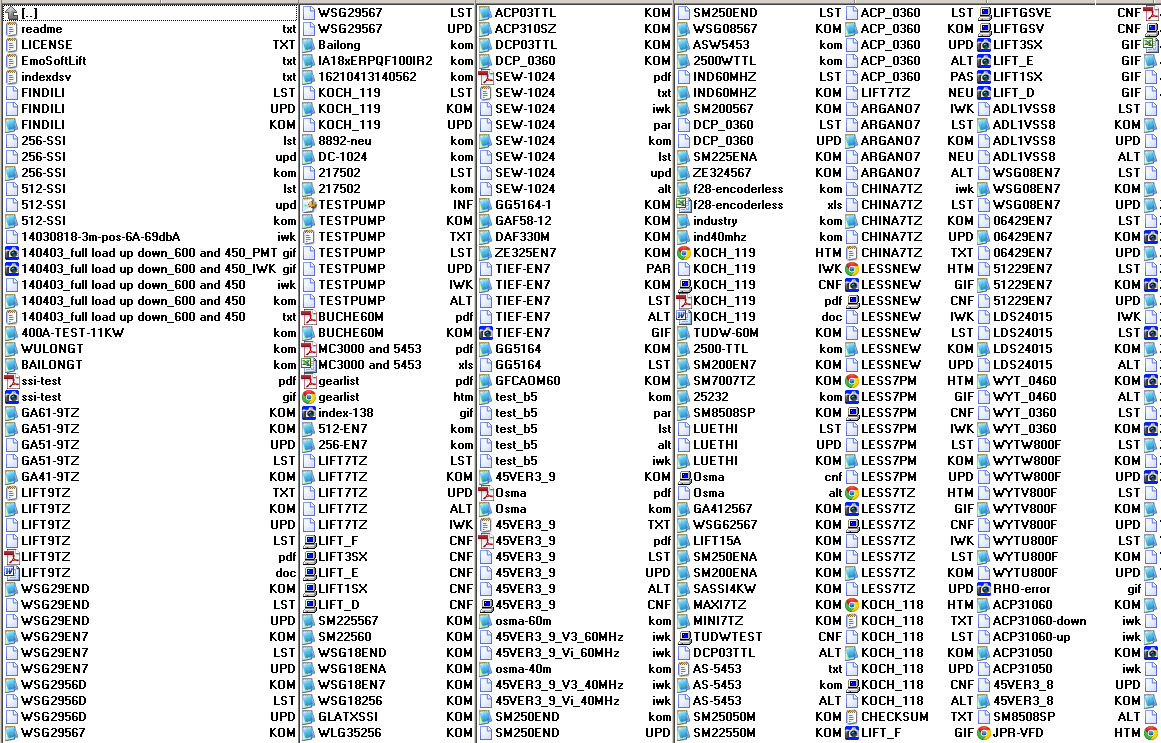

Liste wichtiger Dateien im EmoSoftLift-Ordner DATEN, Stand 02.06.14!
Neueste Dateien stehen in der Liste immer oben (Ordnung nach Zeit!)!
TUDW= Fuer diese neue Firmware ist die 60MHz-Reglerkarten notwendig!
*= Fuer dieses Programm ist eine Firmware TUDZxxN ab 2007 notwendig!
DCP_04 benoetigt TUDX-Firmware und CAN-DCP-Chips ab 2.1 (statt 1.7),
TUDX ist abwaertskompatibel zu TUDY, Quarz jedoch 50MHz statt 40MHz!
Hinweis: 'F30' steht fuer die optimale PWM: 85 = 15KHz, 104 = 12KHz,
124 = 10KHz, 250 = 5KHz, 500 = 2,5KHz (abhaengig von Geraet / Motor)
Hinweis: Die *.csv-Files bzw. *.dat-Files sind nicht im Ordner DATEN
zu finden, sondern unter Pfad ..\Programme\EmoSoftLift\EmoSoftCom2\!
TUDY=40MHz, TUDX=50MHz gearbox, TUDZ=50MHz gearless, TUDW=60MHz all!
In allen Gearless-Files Index-132 ist Polzahl F31 frei einstellbar !
Nur Innovasic-Shipset mit Index-132/-134 unterstuetzen encoderless !
Index-134 ist abwaertskompatibel zu Index-132 (fuer alle Firmwaren)!
Index-133 ist nur fuer den asiatischem Markt bestimmt (BLT / CNYD) !
Index-135 geberlos nur mit TUDWxxN ab 27.01.12 (bevorzugt Innovasic)
bei normalen Gearless-Dateien bedeutet Index-135->fuer MC2 geeignet!
Index-136 unterstuetzt DCP_03-plus ab 25.10.12 (abwaertskompatibel)!
Index-139 unterstuetzt dezimale Ansteuerung, jedoch zwei Richtungen!
File Geraet Funktion b34 c10 F0 F29 F30 F31

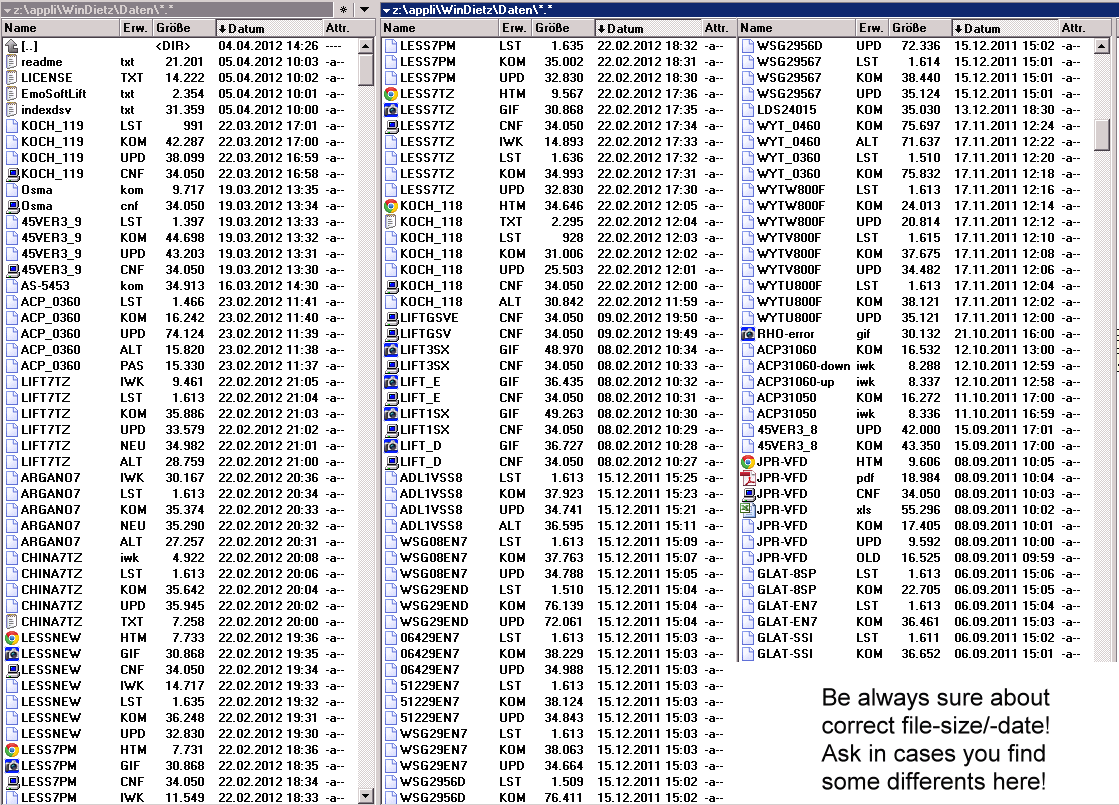

gearlist.pdf --- pdf-Version gearlist.htm --- -- -- ---- --- --
README.TXT --- infolist fuer EmoSoftLift --- -- -- ---- --- --
LICENSE.TXT --- EmoSoftLift V1.21 Lizenz! --- -- -- ---- --- --
EmoSoftLift.txt --- neue Funktion EmoSoftLift --- -- -- ---- --- --
INDEXDSV.TXT --- erklaert alle Neuerungen! --- -- -- ---- --- --
FINDILI.LST --- Liftronic/MC2 Listfile --- -- -- ---- --- --
FINDILI.UPD TUDW/Y/X Liftronic/MC2 update asyn --- -- -- 242 --- --
FINDILI.KOM TUDW/Y/X Liftronic/MC2 Standard 135 0 2400 242 124 4
256-SSI.lst --- Gearless 256f. SSI Listf. --- -- -- ---- --- --
256-SSI.upd TUDW/Z Gearless 256f. SSI update 135 36 28 3862 --- --
256-SSI.kom TUDW/Z Gearless 256f. SSI update 135 36 28 3862 104 20
512-SSI.lst --- Gearless 512f. SSI Listf. --- -- -- ---- --- --
512-SSI.upd TUDW/Z Gearless 512f. SSI update 135 36 28 3862 --- --
512-SSI.kom TUDW/Z Gearless 512f. SSI update 135 36 28 3862 104 20
400A-TEST-11KW TUDW Pretest von 400A geberlos 135 0 1000 3862 500 4
WULONGT.kom TUDW Pretest 400A WSG29 EnDat 135 36 28 3862 500 22
BAILONGT.kom TUDW Pretest 470A WSG29 SSI 135 36 28 3862 500 22
ssi-test.pdf --- Dokumentation ssi-test.* --- -- -- ---- --- --
ssi-test.gif --- Screenshot ssi-test.iwk --- -- -- ---- --- --
GA61-9TZ.KOM TUDW/Z USA GA61 SSI 2 Richtungen 139 36 28 3862 124 44
GA51-9TZ.KOM TUDW/Z USA GA51 SSI 2 Richtungen 139 36 28 3862 124 36
GA51-9TZ.UPD TUDW/Z USA GAxx SSI Update 139 36 28 ---- --- --
GA51-9TZ-LST --- USA GAxx Listfile --- -- -- ---- --- --
GA41-9TZ.KOM TUDW/Z USA GA41 SSI 2 Richtungen 139 36 28 3862 124 24
LIFT9TZ.TXT --- Erklaerung dezi. 2 Richt. --- -- -- ---- --- --
LIFT9TZ.KOM TUDW/X/Y Standard dezimal 2 Richt. 139 0 2400 3862 124 4
LIFT9TZ.UPD TUDW/X/Y Standard 2 Richt. update 139 0 -- ---- --- --
LIFT9TZ.LST --- Listfile zu LIFT9TZ.* --- -- -- ---- --- --
LIFT9TZ.pdf --- Unterschied zu LIFT7TZ.* --- -- -- ---- --- --
LIFT9TZ.doc --- Vergleich zu LIFT7TZ.KOM --- -- -- ---- --- --
WSG29END.* TUDW/Z >=400A Gearless EnDat DCP 135 36 28 3862 500 22
WSG29EN7.* TUDW/Z >=400A Gearless EnDat 7TZ 135 36 28 3862 500 22
WSG2956D.* TUDW/Z >=400A Gearless SSI DCP 135 36 28 3862 500 22
WSG29567.* TUDW/Z >=400A Gearless SSI 7TZ 135 36 28 3862 500 22
Bailong.kom TUDW Demo-Einstellung Bailong1 135 36 28 3862 500 22
IA18xERPQF100IR2.kom Testfile Innovasic ACP_03 136 0 1200 3862 124 4
16210413140562.kom Beispiel für Kundenfile 135 0 3000 3862 124 6
KOCH_119.LST --- Listfile vom 18.06.2012 --- -- -- ---- --- --
KOCH_119.KOM TUDW/X/Y KOCH-Version TUDY/X/TUDW 119 -- 2400 242 104 4
KOCH_119.UPD TUDW/X/Y KOCH-Version 18.06.2012 119 -- -- ---- --- --
8892-neu.kom TUDW Demo-Einstellung Findili 135 0 3475 242 124 4
DC-1024.kom TUGX GSV mit Lamex-DC-Getriebe 99 0 30 242 500 4
217502.LST --- Listfile eines Alt-DSV's --- -- -- ---- --- --
217502.kom RSDZ Industriefile aus ALT-DSV 0 0 467 124 124 2
TESTPUMP.* TUDW Demofile-Satz PMSM-Pumpe 139 0 500 3862 250 4
BUCHE60M.pdf --- Beringer-Ersatz 60MHz pdf --- -- -- ---- --- --
BUCHE60M.kom TUDW Beringer-Ersatz mit 60MHz 135 0 2400 3862 124 2
MC3000 and 5453.* Infos zu neuen Codes --- -- -- ---- --- --
512-EN7.KOM TUDW/Z DAF 512-fach EnDat normal 135 36 28 3862 124 24
256-EN7.KOM TUDW/Z DAF 256-fach EnDat normal 135 36 28 3862 124 24
LIFT7TZ.LST --- Standard-Lift Listfile --- -- -- ---- --- --
LIFT7TZ.KOM TUDW/X/Y Standard-Lift asynchron 135 0 2400 3862 124 4
LIFT7TZ.UPD TUDW/X/Y Standard-Lift Update neu 135 -- -- 3862 --- --
LIFT7TZ.ALT TUDY/X/W Standard-Lift asynchron 135 0 400 3862 124 4
LIFT7TZ.IWK --- Standard-Lift Demokurve --- -- -- ---- --- --
LIFT_F.CNF --- Menuesteuerung Lift fran. --- -- -- ---- --- ---
LIFT3SX.CNF --- Menuesteuerung Experte e. --- -- -- ---- --- ---
LIFT_E.CNF --- Menuesteuerung Lift engl. --- -- -- ---- --- ---
LIFT1SX.CNF --- Menuesteuerung Experte d. --- -- -- ---- --- ---
LIFT_D.CNF --- Menuesteuerung Lift deut. --- -- -- ---- --- ---
SM225567.KOM TUDW/Z SM225 2:1 MC10 20pol. SSI 134 36 28 3862 104 20
SM22560.KOM TUDW/Z SM225 2:1 MC-2 20pol. SSI 134 36 28 3862 104 20
BUCHE60M.KOM TUDW/X/Y Replacement BERINGER.KOM 135 0 2400 3862 124 2
WSG18END.KOM TUDW/Z WSG18 256-fach EnDat DCP 136 36 28 3862 124 24
WSG18ENA.KOM TUDW/Z WSG18 256-fach EnDat ACP 136 36 28 3862 124 24
WSG18EN7.KOM TUDW/Z WSG18 256-f. EnDat normal 134 36 28 3862 124 24
WSG18256.KOM TUDW/Z WSG18 256-fach SSI normal 134 36 28 3862 124 24
GLATXSSI.KOM TUDW/Z LAT-Type 3...-4... SSI 134 36 28 3862 104 52
WLG35256.KOM TUDW/Z WLG35 Asy.-Gearless 2:1 134 36 4750 3862 500 8
ACP03TTL.KOM TUDW/Y/X Asynch. 1024 TTL ACP_03 136 0 2400 3862 124 4
ACP310SZ.KOM TUDW/Y/X Async. 1024 1Vss ACP_03 136 0 2400 3862 124 4
DCP03TTL.KOM TUDW/Y/X Asynch. 1024 TTL DCP_03 136 0 2400 3862 124 4
DCP_0360.KOM TUDW/Y/X Async. 1024 1Vss DCP_03 136 0 2400 3862 124 4
SEW-1024.* TUDW/Y/X Asy. 1024 TTL Industrie 138 0 3540 3862 104 4
GG5164-1.KOM TUGX 50M DC-Gearbox R120=392 2048 100 -- 30 3862 500 4
GAF58-12.KOM TUDW/Z Klose Asy.-Gearless 12-p. 134 36 3250 3862 124 12
DAF330M.KOM TUDW/Z Thyssen Asy.-Gearless 12p 134 36 4000 3862 124 12
ZE325EN7.KOM TUDW/Z Zefir EnDat Syn.-Gearless 134 36 28 3862 104 20
TIEF-EN7.* TUDW/Z Syn. Gearless Industrie 137 36 28 2050 500 50
GG5164.KOM TUGX 50M DC-Gearbox R120=1000 2048 100 -- 30 3862 500 4
GG5164.LST --- Listfile DC-Motor 50MHz --- -- -- ---- --- --
GFCAOM60.KOM TUDW/X/Y Werks-Datei 60MHz zur GFC 135 0 3200 242 104 4
test_b5.* TUDW/Z Asyn. Gearbox Industrie 137 36 1000 2050 124 4
Osma.kom TUDW/X/Y Werks-Datei 60MHz OSMA 39 0 3200 3862 124 4
45VER3_9.* TUDW/X/Y OSMA-Paket 60MHz/40MHz 39 0 -- ---- --- 4
osma-60m.kom TUDW/X/Y Werks-Datei 60MHz OSMA 39 0 3200 3862 124 4
osma-40m.kom TUDY/X/W Werks-Datei 40MHz OSMA 39 0 400 3862 124 4
SM250END.KOM TUDW/Z SM250 EnDat DCP_03 BP308 136 36 28 3862 104 20
SM250END.UPD TUDW/Z SM250 EnDat DCP_03 update 136 36 28 3862 --- --
SM250END.LST --- Listfile EnDat DCP_03 SM --- -- -- ---- --- --
WSG08567.KOM TUDW/Z WSG 8 (2:1) ECN1313-'SSI' 134 36 28 3862 104 22
ASW5453.kom TUDW/(I) wie LESS7TZ (Ersatz 545x) 135 0 3200 3862 124 4
2500WTTL.kom TUDW/(I) Haushahn MC3000 Ersatz 135 0 3200 3862 124 4
IND60MHZ.LST --- Listfile Industriebasis --- -- ---- ---- --- --
IND60MHZ.KOM TUDW/(I) Demo Industriebasis 60MHz 135 0 2400 ---- --- 4
SM200567.KOM TUDW/Z SM200 SSI 2:1 240mm 12kHz 134 36 28 3862 104 20
DCP_0360.LST --- Listfile BP308 DCP normal --- -- ---- ---- --- --
DCP_0360.UPD TUDW/(I) BP308 DCP gearbox-upgrate 136 0 ---- 3862 --- 4
SM225ENA.KOM TUDW/Z SM225 EnDat 20-pol ACP_03 134 36 28 3862 104 20
ZE324567.KOM TUDW/Z Zefir normal SSI / BISS 134 36 28 3862 104 20
f28-encoderless TUDW/(I) Test-Paket f10/f22->f28 135 0 1600 3862 124 4
industry.kom TUDW/(I) Basis-File 60MHz Industr. 0 0 2400 ---- 124 4
ind40mhz.kom TUDY/X Basis-File 40MHz Industr. 0 0 300 3862 124 4
KOCH_119.HTM --- Applikationshilfe KOCH --- -- -- ---- --- --
KOCH_119.IWK --- Fahrkurve Standard KOCH --- -- -- ---- --- --
KOCH_119.CNF --- Menue-Fuehrung fuer KOCH --- -- -- ---- --- --
KOCH_119.pdf --- Anleitung zu KOCH-Version --- -- -- ---- --- --
KOCH_119.doc --- Anleitung zu KOCH-Version --- -- -- ---- --- --
TUDW-60M.KOM TUDW/Z Testprogramm 60MHz (load) 130 -- 5000 124 104 4
2500-TTL.KOM TUDW/Y/X MC3000 ZF 2500 TTL 60MHz 135 0 3200 3862 124 4
SM200EN7.KOM TUDW/Z SM200 EnDat normal 12kHz 134 36 28 3862 104 20
SM7007TZ.KOM TUDW/Z SM700 SSI-13 2:1 1,60m/s 134 36 28 3862 104 30
SM8508SP.KOM TUDW/Z SM850 2:1 520mm ERN-1387 132 36 28 3862 124 30
LUETHI.LST ---
LUETHI.KOM TUDW/Y/X Relais-plc Standard 7TZ 135 0 1120 3862 124 4
LUETHI.UPD TUDW/Y/X Relais-plc Update 135-a 135 0 -- 3862 --- --
GA412567.KOM TUDW/Z GA41/42 SSI/BISS normal 134 36 28 3862 104 24
WSG62567.KOM TUDW/Z WSG 6-7 SSI/BISS normal 134 36 28 3862 104 24
LIFT15A.KOM TUDW/Y/X Async. Standard 15A-DSV 135 0 2400 3862 104 4
SM200ENA.KOM TUDW/Z SM200 EnDat 20-pol ACP_03 134 36 28 3862 104 20
SASSI4KW.KOM TUDW/Y/X AS-Winner 10A-Motor 1Vss 135 0 2750 3862 124 4
MAXI7TZ.KOM TUDW/Y/X Loedige Standard 1024TTL 135 0 2400 3862 124 4
MINI7TZ.KOM TUDW/Y/X Loedige Standard 1024TTL 135 0 2800 3862 124 4
TUDWTEST.CNF --- Menue-Fuehrung Test-Pro. --- -- -- ---- --- --
DCP03TTL.ALT TUDW/Y/X Async. 1024TTL DCP_03 135 0 1600 3862 124 4
ACP310SZ.ALT TUDW/Y/X Async. 1024 1Vss ACP_03 135 0 1600 3862 124 4
Osma.kom TUDW/X/Y Osma-3SZ pre-set to 60MHz 39 -- 1200 1 124 4
Osma.cnf --- Osma-Kurz-Menue-Fuehrung --- -- -- ---- --- --
45VER3_9.LST --- Listfile vom 19.03.2012 --- -- -- ---- --- --
45VER3_9.KOM TUDY/X/W patched 3SZ-Version OSMA 39 -- 400 1 124 4
45VER3_9.UPD TUDY/X/W patched 3SZ-upgrade OSMA 39 -- -- ---- --- --
45VER3_9.CNF --- Basis-Menuefuehrung OSMA --- -- -- ---- --- --
AS-5453.KOM TUDW/(I) Simulation 5452/3 60MHz 135 0 3000 3862 124 4
SM25050.KOM TUDZ/W SM250 EnDat 20-pol normal 134 36 28 3862 104 20
SM22550.KOM TUDZ/W SM225 SSI 20-polig normal 134 36 28 3862 104 20
ACP_0360.LST --- ACP/DCP 40/60MHz Listfile --- -- -- ---- --- --
ACP_0360.KOM TUDW/X/Y ACP_03 normal 60MHz/40MHz 135 0 2400 3862 --- 6
ACP_0360.UPD TUDW/X/Y ACP/DCP 40/60MHz Upgrade 135 0 -- 3862 --- --
ACO_0360.ALT TUDW/X/Y ACP_03 normal beta neu 135 0 2400 3862 --- 6
ACO_0360.PAS TUDW ACP_03 normal beta alt 134 0 2400 3862 --- 6
ARGANO7.IWK --- Asyn. Lift BLT Demokurve --- -- -- ---- --- ---
ARGANO7.LST --- Asyn. Lift BLT Listfile --- -- -- ---- --- ---
ARGANO7.KOM TUDW/X/Y Asyn. Lift BLT 0E50=15 135 -- 2453 3862 104 4
ARGANO7.NEU TUDW/X/Y Asyn. Lift BLT beta neu 135 -- 2453 3862 104 4
ARGANO7.ALT TUDW/X/Y Asyn. Lift BLT beta alt 129 -- 2453 3862 104 4
CHINA7TZ.IWK --- Asyn. Lift V1.21 curve --- -- -- ---- --- --
CHINA7TZ.LST --- Asyn. Lift BLT Listfile --- -- -- ---- --- --
CHINA7TZ.KOM TUDW/X/Y Asyn. Lift BLT 0E50=15 135 0 1600 3862 104 4
CHINA7TZ.UPD TUDW/X/Y Asyn. Lift BLT Upgrade 135 -- -- 3862 --- --
CHINA7TZ.TXT --- erklaert Index 125...135 --- -- -- ---- --- --
LESSNEW.HTM --- Encoderless Help English --- -- -- ---- --- --
LESSNEW.GIF --- Screenshot vector-curve --- -- -- ---- --- --
LESSNEW.CNF --- Menue encoderless motor --- -- -- ---- --- --
LESSNEW.IWK --- Vector control curves --- -- -- ---- --- --
LESSNEW.LST --- Encoderless list-file --- -- -- ---- --- --
LESSNEW.KOM TUDW/(I) Example for 15kW at 30A 135 00 4100 3862 124 4
LESSNEW.UPD TUDW/(I) Update 31. of Jan. 2012 135 00 -- ---- --- --
LESS7PM.HTM --- Encoderless Help English --- -- -- ---- --- --
LESS7PM.GIF --- Screenshot vector-curve --- -- -- ---- --- --
LESS7PM.CNF --- Menue encoderless servo --- -- -- ---- --- --
LESS7PM.IWK --- Vector control curves --- -- -- ---- --- --
LESS7PM.LST --- Encoderless list-file --- -- -- ---- --- --
LESS7PM.KOM TUDW/(I) Example for 5.5kW at 30A 135 00 790 3862 124 24
LESS7PM.UPD TUDW/(I) Update 31. of Jan. 2012 135 00 -- ---- --- --
LESS7TZ.HTM --- Geberlos Hilfe Deutsch --- -- -- ---- --- --
LESS7TZ.GIF --- Screenshot Vektor Kurve --- -- -- ---- --- --
LESS7TZ.CNF --- Menuefuehrung Geberlos --- -- -- ---- --- --
LESS7TZ.IWK --- Vektor-Kontroll-Kurve --- -- -- ---- --- --
LESS7TZ.LST --- Geberlos List-Datei --- -- -- ---- --- --
LESS7TZ.KOM TUDW/(I) Beispiel 11kW an 30A 135 00 3000 3862 124 4
LESS7TZ.UPD TUDW/(I) Update auf 31.01.2012 135 00 -- ---- --- --
KOCH_118.HTM --- EmoSoftLift-Hilfe zu KOCH --- -- -- ---- --- --
KOCH_118.TXT --- Unterschied zu KOCH/GAKST --- -- -- ---- --- --
KOCH_118.LST --- Listfile vom 22.02.2012 --- -- -- ---- --- --
KOCH_118.KOM TUDY/X KOCH-Version AUDY/TUDY/X 118 -- -- ---- 104 4
KOCH_118.UPD TUDY/X KOCH-Version 22.02.2012 118 -- -- ---- --- --
KOCH_118.CNF --- Menue-Fuehrung fuer KOCH --- -- -- ---- --- --
KOCH_118.ALT TUDY/X KOCH-Beta A0 normal=[1be 118 -- -- ---- 104 4
LIFTGSVE.CNF --- Menuesteuerung GSV eng. --- -- -- ---- --- --
LIFTGSV.CNF --- Menuesteuerung GSV deu. --- -- -- ---- --- --
LIFT3SX.GIF --- Screen-Shot Example long --- -- -- ---- --- ---
LIFT_E-GIF --- Screen-Shot Example short --- -- -- ---- --- ---
LIFT1SX.GIF --- Screen-Shot Beispiel kurz --- -- -- ---- --- ---
LIFT_D.GIF --- Screen-Shot Beispiel lang --- -- -- ---- --- ---
ADL1VSS8.LST --- Asyn. Gearless Listfile --- -- -- ---- --- --
ADL1VSS8.KOM TUDW/Z Asyn. Gearless 2048 1Vss 134 00 1550 3862 --- 8
ADL1VSS8.UPD TUDW/Z Asyn. Gearless Upgrade 134 -- -- 3862 --- --
ADL1VSS8.ALT TUDW/Z Asyn. Gearless beta alt 134 00 1550 3862 104 8
WSG08EN7.LST --- Syn. Gearless Listfile --- -- -- ---- --- --
WSG08EN7.KOM TUDW/Z Syn. ADL Gearl. EnDat 22p 134 36 28 3862 --- 22
WSG08EN7.UPD TUDW/Z Syn. ADL Gearless Update 134 -- -- 3862 --- --
WSG29END.LST --- DCP_03 WSG Listfile EnDat --- -- -- ---- --- --
WSG29END.KOM TUDW/Z DCP_03 WSG Gearless EnDat 134 36 28 3862 --- 22
WSG29END.UPD TUDW/Z DCP_03/04 Update EnDat 134 36 28 ---- --- --
06429EN7.LST --- 64-fach Listfile EnDat --- -- -- ---- --- --
06429EN7.KOM TUDW/Z 64-fach Synchron EnDat 134 36 28 3862 --- 22
06429EN7.UPD TUDW/Z 64-fach Update EnDat 134 36 28 ---- --- --
51229EN7.LST --- 512-fach Listfile EnDat --- -- -- ---- --- --
51229EN7.KOM TUDW/Z 512-fach Gearless EnDat 134 36 28 3862 --- 22
51229EN7.UPD TUDW/Z 512-fach Update EnDat 134 36 28 ---- --- --
WSG29EN7.LST --- 256-fach Listfile EnDat --- -- -- ---- --- --
WSG29EN7.KOM TUDW/Z 256-fach Gearless EnDat 134 36 28 3862 --- 22
WSG29EN7.UPD TUDW/Z 256-fach Update EnDat 134 36 28 ---- --- --
WSG2956D.LST --- DCP_03 WSG Listfile SSI --- -- -- ---- --- --
WSG2956D.KOM TUDW/Z DCP_03 WSG Gearless SSI 134 36 28 3862 500 22
WSG2956D.UPD TUDW/Z DCP_03/04 Update SSI/BISS 134 36 28 ---- --- --
LDS24015.KOM TUDW/Y/X Standard-Lift asynchron 135 -- 1800 3862 104 4
WYT_0460.KOM TUDW/Z DCP_04 Gearless 60/50MHz 134 36 28 3862 --- 20
WYT_0460.ALT TUDW/Z DCP_04 Gearless 60/50MHz 134 36 28 3862 --- 20
WYT_0360.LST --- Gearless ACP_03 Listfile --- -- -- ---- --- --
WYT_0360.KOM TUDW/Z ACP_03 Gearless 60/50MHz 134 36 28 3862 --- 20
WYTW800F.LST --- Syn. Gearl. Listfile ERN --- -- -- ---- --- --
WYTW800F.KOM TUDW/Z like WYT-800F.* but 60MHz 134 36 28 3862 104 20
WYTW800F.UPD TUDW/Z update existing ERN-file 134 -- 28 3862 --- --
WYTV800F.LST --- Syn. Gearl. Listfile ECN --- -- -- ---- --- --
WYTV800F.KOM TUDW/Z like WYTW800F.* but EnDat 134 36 28 3862 104 20
WYTV800F.UPD TUDW/Z update existing EnDat-f. 134 -- 28 3862 --- --
WYTU800F.LST --- Syn. Gearl. Listfile SSI --- -- -- ---- --- --
WYTU800F.KOM TUDW/Z like WYTW800F.* but SSI 134 36 28 3862 104 20
WYTU800F.UPD TUDW/Z update existing SSI-file 134 -- 28 3862 --- --
ACP31060.KOM TUDW ACP_03 normal fuer 60MHz 120 0 2400 2862 124 6
ACP31060-down.iwk Fahrkurve 60MHz abwaerts --- -- -- ---- --- --
ACP31060-up.iwk Fahrkurve 60MHz aufwaerts --- -- -- ---- --- --
ACP31050.KOM TUDY/X ACP_03 normal fuer 40MHz 120 0 600 2862 124 6
ACP31050.iwk Fahrkurve 40/50MHz normal --- -- -- ---- --- --
45VER3_8.KOM TUDY/X patched 3SZ-Version OSMA 38 -- -- 1 124 4
45VER3_8.UPD TUDY/X patched 3SZ-upgrade OSMA 38 -- -- ---- --- --
SM8508SP.ALT 50MHz SM850 2:1 520mm ERN1387 132 36 28 3862 124 30
JPR-VFD.* SSIS7 like ACHTBAHN.* but index 059 (Index in E00 statt B34) 4
GLAT-8SP.LST --- control file for GLAT-8SP --- -- -- --- --- --
GLAT-8SP.KOM TUDZ/W all winches f. p. ERN1387 132 36 28 3862 --- 52
GLAT-EN7.LST --- control file for GLAT-EN7 --- -- -- --- --- --
GLAT-EN7.KOM TUDZ/W all winches f. p. EnDat01 132 36 28 3862 --- 52
GLAT-SSI.LST --- control file for GLAT-SSI --- -- -- --- --- --
GLAT-SSI.KOM TUDZ/W all winches free pol. SSI 132 36 28 3862 --- 52
Z246-S-60M-EN7 TUDW/Z Zefir Z246 EnDat Standard 132 36 28 3862 --- 16
Z246-S-50M-EN7 TUDZ/W Zefir Z246 EnDat Standard 132 36 28 3862 --- 16
Z243-18-5-BS-60M-EN7 W/Z Zefir Z243 EnDat Standard 132 36 28 3862 --- 18
Z243-18-5-BS-50M-EN7 Z/W Zefir Z243 EnDat Standard 132 36 28 3862 --- 18
Z241-18P-60M-EN7 TUDW/Z Zefir Z246 EnDat Standard 132 36 28 3862 --- 18
Z241-18P-50M-EN7 TUDZ/W Zefir Z246 EnDat Standard 132 36 28 3862 --- 18
VEM12END.LST --- Synchr. Listfile EnDat01 --- -- -- ---- --- --
VEM12END.KOM TUDW/Z Syn. VEM Gearl. EnDat 12p 131 36 28 3862 500 12
VEM12RES.LST --- Synchr. Listfile Resolver --- -- -- ---- --- --
VEM12RES.KOM TUDW/Z Syn. VEM Gearl. Resolver 125 36 28 3862 500 12
DAF27060.LST TUDZ/W Syn. Gearless Listfile --- -- -- ---- --- --
DAF27060.KOM TUDZ/W Syn. Gearless EnDat 20p 129 36 28 3862 --- 20
TM320EN7.LST --- Syn. Gearless Listfile --- -- -- ---- --- --
TM320EN7.KOM TUDW/Z Syn. Gearless EnDat 30p 129 36 28 3862 --- 30
demo-121.gif --- screenshot beta-test 121 --- -- -- ---- --- --
demo-121.iwk --- EmoSoftLift V1.21 curve --- -- -- ---- --- --
TUDWTEST.LST --- Listfile 60MHz Test-Pro. --- -- -- ---- --- --
TUDWTEST.KOM TUDW/Z/X Testprogramm 60MHz-board 130 -- 1120 124 104 4
TUDWTEST.PAR TUDW/Z/X Testprogramm Formatierung 130 -- 1120 124 104 4
TUDWTEST.HTM --- Anleitung zu Testprogramm --- -- -- ---- --- --
TUDWTEST.ALT TUDW/Z/X Version fuer 60MHz 2010 126 -- 1120 124 104 4
TUDWTEST.HEX TUDW Default-File fuer EEprom 125 -- -- ---- --- --
TUDWTEST.BIN TUDW Default-File fuer EEprom 125 -- -- ---- --- --
FDU210PM.DAT V4.30 VEM-Versuch FDU gearless --- -- -- ---- --- 12
7TZASY40.IWK --- Standard-Lift Demokurve --- -- -- ---- --- --
7TZASY40.LST --- Asyn. Standard Listfile --- -- -- ---- --- --
7TZASY40.KOM TUDY/X/W Standard-Lift asynchron 129 -- 400 3862 104 4
7TZASY40.UPD TUDY/X/W Standard-Lift Update neu 129 -- -- 3862 --- --
7TZASY40.ALT TUDY/X Standard-Lift asynchron 126 -- 400 3862 104 4
7TZASY60.GIF --- Erklaert Funktion F26=255 --- -- -- ---- --- --
7TZASY60.IWK --- Standard-Lift Demokurve --- -- -- ---- --- --
7TZASY60.LST --- Asyn. Standard Listfile --- -- -- ---- --- --
7TZASY60.KOM TUDZ/W Standard-Lift only 1Vss 129 00 2453 3862 104 4
7TZASY60.PAR TUDZ/W Standard-Lift only 1Vss 129 00 2453 3862 104 4
7TZASY60.UPD TUDZ/W Standard 64-f. 1Vss Upd. 129 -- -- 3862 --- --
7TZASY60.ALT TUDZ/W Standard-Lift Index 126 126 -- 2453 3862 104 4
7TZASY50.IWK --- Standard-Lift Demokurve --- -- -- ---- --- --
7TZASY50.LST --- Asyn. Standard Listfile --- -- -- ---- --- --
7TZASY50.KOM TUDZ/W Standard-Lift only 1Vss 129 00 480 3862 104 4
ECD7C-60.LST --- Alpha ECD100 Listfile 60M --- -- -- ---- --- --
ECD7C-60.KOM TUDW Alpha ECD100 mit Resolver 125 00 25 3862 104 12
WYT_0460.LST --- WYT DCP_04 Listfile 60MHz --- -- -- ---- --- --
WYT_0460.KOM TUDW WYT EnDat plus DCP_04 60M 125 53 26 3862 104 20
DCP_0460.LST --- ASYNCHRON DCP_04 Listfile --- -- -- ---- --- --
DCP_0460.KOM TUDW ASYNCHRON DCP_04 >2.1 60M 125 -- -- 3862 104 4
0648SP60.KOM TUDW/Z 24p 064-f ERN1387 normal 125 36 28 3862 104 24
2568SP60.KOM TUDW/Z 24p 256-f ERN1387 normal 125 36 28 3862 104 24
5128SP60.KOM TUDW/Z 24p 512-f ERN1387 normal 125 36 28 3862 104 24
064END60.KOM TUDW/Z 24p 064-f EnDat01 normal 125 36 28 3862 104 24
256END60.KOM TUDW/Z 24p 256-f EnDat01 normal 125 36 28 3862 104 24
512END60.KOM TUDW/Z 24p 512-f EnDAt01 normal 125 36 28 3862 104 24
064SSI60.KOM TUDW/Z 24p 064-f ECN-SSI normal 125 36 28 3862 104 24
256SSI60.KOM TUDW/Z 24p 256-f ECN-SSI normal 125 36 28 3862 104 24
512SSI60.KOM TUDW/Z 24p 512-f ECN-SSI normal 125 36 28 3862 104 24
DCP_0360.ALT TUDW ASYNCHRON DCP_03 >2.1 60M 125 00 1800 3862 104 4
GA612567.KOM 50MHz GA61/62 SSI normal 117 36 29 3862 124 44
GA612567.UPD 50MHz GA61/62 SSI normal Update 117 -- -- ---- --- 44
GA512567.KOM 50MHz GA51/52 SSI normal 117 36 27 3862 124 36
GA512567.UPD 50MHz GA51/52 SSI normal Update 117 -- -- ---- --- 36
GA412567.UPD 50MHz GA41/42 SSI normal Update 117 -- -- ---- --- 24
atb-test.iwk --- Test-Kurve fuer ERN-Geber --- -- -- ---- --- --
ssi-test.iwk --- Test-Kurve fuer ECN-Geber --- -- -- ---- --- --
TUDWTEST.* TUDW/Z/X Testprogramme 60MHz-board 126 -- 1120 124 104 4
WYT-800F.KOM TUDZ WYT800 256-f. ERN1387 BLT 123 53 26 3862 104 20
WYT512-7.KOM TUDZ WYT1000 512f. ERN1387 BLT 123 53 26 3862 104 20
WYT256-7.KOM TUDZ WYT1000 256f. ERN1387 BLT 123 53 26 3862 104 20
GWM512-7.KOM TUDZ GWM680 512-f. ERN1387 BLT 123 53 26 3862 104 20
GWM256-7.KOM TUDZ GWM680 256-f. ERN1387 BLT 123 53 26 3862 104 20
TIEF-EN7.KOM TUDZ Torque-Motor 38pol EnDat 123 53 26 3862 500 38
BLT-TEST.TXT --- Checksumme Index 123-124 --- -- -- ---- --- --
BLT-TEST.HTM --- Diagnosefile (Erklaerung) --- -- -- ---- --- --
BLT-TEST.LST --- Listfile zur Version BLT --- -- -- ---- --- --
BLT-TEST.KOM TUDZ/X/Y Diagnosefile (alle Typen) 124 -- 280 124 104 4
BLT-TEST.CNF --- Menuesteuerung BLT-CNYD --- -- -- ---- --- --
PRUEFDOS.NEU TUDZ/X/Y Diagnosefile (alle) TER.* --- -- 280 ---- 124 4
PRUEFDOS.KOM TUDZ/X/Y EEprom-Formatierung TER.* --- -- 280 ---- 124 4
PRUEFALL.TXT --- Checksumme Index 122-123 --- -- -- ---- --- --
PRUEFALL.HTM --- Diagnosefile (Erklaerung) --- -- -- ---- --- --
PRUEFALL.NEU TUDZ/X/Y Diagnosefile (alle Typen) 123 -- 280 104 124 4
PRUEFALL.KOM TUDZ/X/Y EEprom-Formatierungsfile 123 -- 280 104 124 4
PRUEFALL.CNF --- Menuesteuerung Emotron AB --- -- -- ---- --- --
GAF59K40.KOM TUDZ Klose 18-pol 2048 normal 123 -- 600 242 124 18
GAF59K48.KOM TUDZ Klose 18-pol 2048 normal 123 -- 600 242 124 18
30KW1387.KOM TUDZ 6-polig 64-fach ERN1387 123 53 26 3862 104 6
GWM03_KO.KOM TUDZ BLT 20pol EnDat DCP3 Koll 123 53 26 3862 104 20
GWM03_KO.LST TUDZ BLT 20p EnDat DCP3 Listf. --- -- -- ---- --- --
GWM03_KO.ALT TUDZ BLT 20pol EnDat DCP3 Koll 122 53 26 3862 104 20
KONEEN7.KOM TUDZ Kone MX10AEU EnDat normal 123 36 28 3862 104 30
WYT108SP.KOM TUDZ BLT 20-pol ERN1387 normal 123 53 26 3862 104 20
WYT10EN7.KOM TUDZ BLT 20-polig EnDat normal 123 53 26 3862 104 20
LIFT6SX.CNF --- Menuesteuerung Experte i. --- -- -- ---- --- ---
LIFT4SX.CNF --- Menuesteuerung Experte p. --- -- -- ---- --- ---
LIFT2SX.CNF --- Menuesteuerung Experte f. --- -- -- ---- --- ---
ZE16-EN7.KOM TUDZ Z2xx EnDat 16-pol normal 122 36 28 3862 85 16
ZE18-EN7.KOM TUDZ Z3xx EnDat 18-pol normal 122 53 26 3862 85 18
ZE20-EN7.KOM TUDZ Z3xx EnDat 20-pol normal 122 53 26 3862 85 20
ZE16-8SP.KOM TUDZ Z2xx ERN1387 16-p. normal 122 36 28 3862 85 16
ZE18-8SP.KOM TUDZ Z3xx ERN1387 18-p. normal 122 53 26 3862 85 18
ZE20-8SP.KOM TUDZ Z3xx ERN1387 20-p. normal 122 53 26 3862 85 20
ZE16-567.KOM TUDZ Z2xx SSI 16-polig normal 122 36 28 3862 85 16
ZE18-567.KOM TUDZ Z3xx SSI 18-polig normal 122 53 26 3862 85 18
ZE20-567.KOM TUDZ Z3xx SSI 20-polig normal 122 53 26 3862 85 20
ZE16-EN7.UPD TUDZ Zefir EnDat 16-pol Update 122 36 28 3862 --- 16
ZE18-EN7.UPD TUDZ Zefir EnDat 18-pol Update 122 53 26 3862 --- 18
ZE20-EN7.UPD TUDZ Zefir EnDat 20-pol Update 122 53 26 3862 --- 20
ZE16-8SP.UPD TUDZ Zefir ERN1387 16-p Update 122 36 28 3862 --- 16
ZE18-8SP.UPD TUDZ Zefir ERN1387 18-p Update 122 53 26 3862 --- 18
ZE20-8SP.UPD TUDZ Zefir ERN1387 20-p Update 122 53 26 3862 --- 20
ZE16-567.UPD TUDZ Zefir SSI 16-polig Update 122 36 28 3862 --- 16
ZE18-567.UPD TUDZ Zefir SSI 18-polig Update 122 53 26 3862 --- 18
ZE20-567.UPD TUDZ Zefir SSI 20-polig Update 122 53 26 3862 --- 20
FOCUS_E.KOM TUDY/X Load-test TTL 1024 18.5kW --- -- 400 ---- 104 4
FOCUS_E.LST --- Load-test Demo Listfile --- -- -- ---- --- --
WSG08-ADL.GIF --- WSG8 pluged to Russia-plc --- -- -- ---- --- --
WSG08-ADL.TXT --- WSG8 quick-start-guide Ru --- -- -- ---- --- --
WSG08-ADL.KOM TUDZ WSG8 Russia ECN1313-EnDat 117 53 26 3862 104 22
WSG08-ADL.IWK --- WSG8 Russia Democurve INT --- -- -- ---- --- --
DCP_04KO.GIF --- 2008 DCP_04-KO Screenshot --- -- -- ---- --- --
DCP_04KO.IWK --- 2008 DCP_04-KO Demokurve --- -- -- ---- --- --
DCP_04KO.TXT --- 2008 DCP_04-KO Erklaerung --- -- -- ---- --- --
DCP_04KO.KOM TUDX 2008 DCP_04-KO Standard 122 -- -- 3862 104 4
DCP_04KO.UPD TUDX 2008 DCP_04-KO Update 2.x 122 -- -- 3862 --- 4
DCP_04KO.LST --- 2008 DCP_04-KO Listfile --- -- -- ---- --- --
DCP_04KO.ALT TUDX 2007 DCP_04-KO Altversion 117 -- -- 3862 --- 4
DCP_04BP.GIF --- 2008 DCP_04-BP Screenshot --- -- -- ---- --- --
DCP_04BP.IWK --- 2008 DCP_04-BP Demokurve --- -- -- ---- --- --
DCP_04BP.TXT --- 2008 DCP_04-BP Erklaerung --- -- -- ---- --- --
DCP_04BP.KOM TUDX 2008 DCP_04-BP Standard 122 -- -- 3862 124 4
DCP_04BP.UPD TUDX 2008 DCP_04-BP Update 2.x 122 -- -- 3862 --- 4
DCP_04BP.LST --- 2008 DCP_04-BP Listfile --- -- -- ---- --- --
DCP_04BP.ALT TUDX 2007 DCP_04-BP Altversion 117 -- -- 3862 --- 4
ACP03TTL.ALT TUDY/X Asynch. 1024 TTL ACP_03 120 0 400 3862 124 4
KA711561.KOM SSIIBS Rbgteach (no brake off) 56 -- 700 463 2 4
KA711561.UPD SSIIBS Rbgteach (upgrade-file) 56 -- -- ---- --- --
TM320ENA.KOM TUDZ GFC EnDat 20-polig ACP_03 122 53 26 3862 104 20
TM320EN7.GIF --- Screenshot GFC TM320-100 --- -- -- ---- --- --
TM320EN7.IWK --- Fahrkurve GFC EnDat TM320 --- -- -- ---- --- --
TM320EN7.KOM TUDZ GFC EnDat 20-polig normal 122 53 26 3862 104 20
DIA16EN7.KOM TUDZ DIANA EnDat 16-pol normal 122 36 28 3862 104 16
DIA16EN7.IWK --- Istwertkurve 16p.-DIANA --- -- -- ---- --- --
LOGOS7TZ.KOM TUDY/X Logos 2048 TTL Basis 7TZ 117 -- -- 3862 124 4
LOGOS7TZ.IWK --- Istwertkurve Logos 1m/s --- -- -- ---- --- --
LIFTGSVE.HTM --- HTML-File GSV-Serie engl. --- -- -- ---- --- --
LIFTGSV.HTM --- HTML-File GSV-Serie deu. --- -- -- ---- --- --
LIFT3SX.HTM --- HTML-File DSV-Serie engl. --- -- -- ---- --- --
LIFT_E.HTM --- HTML-File DSV-Serie engl. --- -- -- ---- --- --
LIFT1SX.HTM --- HTML-File DSV-Serie deu. --- -- -- ---- --- --
LIFT_D.HTM --- HTML-File DSV-Serie deu. --- -- -- ---- --- --
liftgsve.gif --- Bild GSV-Dokumentation --- -- -- ---- --- --
liftgsv.gif --- Bild GSV-Dokumentation --- -- -- ---- --- --
OPEN.GIF --- Bild EmoSoftLift-Doku. --- -- -- ---- --- --
SM200SSI.KOM TUDZ SM200 Werkseinst. nur S+S 122 53 26 3862 85 20
SM200SSI.UPD TUDZ SM2xx Update SSI fuer S+S 122 -- -- 3862 --- 20
SM200SSI.IWK --- SM2xx default-setting SSI --- -- -- ---- --- --
SM200SSI.TXT --- SM2xx File-Dokumentation --- -- -- ---- --- --
SM2258SA.KOM 50MHz SM225 ERN1387 20-pol ACP3 120 53 26 3862 85 20
SM22556A.KOM 50MHz SM225 SSI 20-polig ACP_03 120 53 26 3862 85 20
SM200END.KOM 50MHz SM200 EnDat DCP3 bei 15A 120 53 26 3862 85 20
SM40AENA.KOM 50MHz SM225 EnDat ACP3 bei 40A 120 53 26 3862 85 20
SM512ENA.KOM 50MHz SM225 EnDat 512-fach ACP 120 53 26 3862 104 20
SM512ENA.UPD 50MHz SM-Update EnDat 512f ACP 120 -- -- ---- --- ---
SM225ENA.ALT 50MHz SM225 EnDat 20-pol ACP_03 120 53 26 3862 85 20
SM200ENA.ALT 50MHz SM200 EnDat 20-pol ACP_03 120 53 26 3862 85 20
SM25056D.KOM 50MHz SM225 SSI 20-pol DCP_03 120 53 26 3862 104 20
SM25056D.UPD 50MHz SMxxxUpdate SSI ACP/DCP 120 -- -- ---- --- ---
SM250ENA.KOM 50MHz SM225 EnDat 20-pol ACP_03 120 53 26 3862 104 20
SM250ENA.UPD 50MHz SMxxxUpdate EnDat ACP/DCP 120 -- -- ---- --- ---
SM20056A.KOM 50MHz SM200 EnDat 370mm ACP_03 120 53 26 3862 85 20
SM20056D.KOM 50MHz SM200 SSI 370mm DCP_03 120 53 26 3862 85 20
SM200MRL.KOM 50MHz SM200 alter MRL EnDat 20A 120 53 26 3862 85 20
SM85010A.KOM 50MHz SM850 2:1 1,6m/s ACP_03 120 36 30 3862 124 30
SM70010A.KOM 50MHz SM700 SSI 2:1 ACP_03 120 36 30 3862 104 30
SM70010A.UPD 50MHz SM700 SSI ACP_03 Update 120 -- -- 3862 104 30
SM25060B.KOM 50MHz SM225 4:1 400mm 15kHz SSI 121 53 26 3862 85 20
SM8508SP.UPD 50MHz SM850 Update-File ERN1387 121 36 30 ---- --- 30
SM7008SP.KOM 50MHz SM700 ERN1387 1,30m/s 121 36 30 3862 104 30
SM7008SP.UPD 50MHz SM700 Update-File ERN1387 121 36 30 ---- --- 30
SM2258SP.KOM 50MHz SM225 ERN1387 20-p normal 121 53 26 3862 85 20
SM2258SP.UPD 50MHz SM225 Update-File ERN1387 121 53 26 ---- --- 20
SM225567.ALT 50MHz SM225 SSI 20-polig normal 121 53 26 3862 85 20
SM225EN7.KOM 50MHz SM225 EnDat normal 15kHz 121 53 26 3862 85 20
SM200EN7.ALT 50MHz SM200 EnDat normal 15kHz 121 53 26 3862 85 20
SM250567.KOM 50MHz SM225 SSI 20-polig normal 121 53 26 3862 104 20
SM250567.UPD 50MHz SMxxxUpdate SSI normal 121 -- -- ---- --- ---
SM250EN7.KOM 50MHz SM225 EnDat 20-pol normal 121 53 26 3862 104 20
SM250EN7.UPD 50MHz SMxxxUpdate EnDat normal 121 -- -- ---- --- ---
SM200567.ALT 50MHz SM200 SSI 2:1 240mm 122 53 26 3862 85 20
SM200567.ALT 50MHz SM200 SSI 2:1 210mm 121 53 26 3862 85 20
SM200108.KOM 50MHz SM200 SSI 1:1 360mm 121 53 26 3862 85 20
SM22560.ALT 50MHz SM225 2:1 400mm 15kHz SSI 121 53 26 3862 85 20
SM25060.KOM 50MHz SM225 4:1 400mm 12kHz SSI 121 53 26 3862 104 20
SM7007TZ.ALT 50MHz SM700 SSI 2:1 1,60m/s 121 36 30 3862 104 30
SM7007TZ.UPD 50MHz SM700 SSI Update Index 121 -- -- 3862 104 30
SM700EN7.KOM 50MHz SM700 EnDat 2:1 0,85m/s 121 36 30 242 104 30
SM700-22.KOM 50MHz SM700 SSI 2:1 0,85m/s 121 36 30 242 104 30
SM700-12.KOM 50MHz SM700 SSI 2:1 1,00m/s 121 36 30 242 104 30
SM700-12.UPD 50MHz SM700 Update SM700-xx 121 36 30 242 104 30
SM700-11.KOM 50MHz SM700 SSI 1:1 1,00m/s 121 36 30 242 104 30
SM2257TZ.KOM 50MHz SM225 SSI 1:1 1,0m/s 121 53 26 3862 85 20
SM2257TZ.UPD 50MHz SM225 SSI Update-File 121 53 26 3862 --- 20
ZA40A567.KOM 50MHz SM200 SSI 20-polig normal 122 53 26 3862 85 20
ZA250567.KOM 50MHz SM225 SSI 20-polig normal 122 53 26 3862 104 20
ZA250567.UPD 50MHz SMxxx Update SSI normal 122 -- -- ---- --- ---
ZA40A56D.KOM 50MHz SM200 SSI 20-pol DCP_03 122 53 26 3862 85 20
ZA25056D.KOM 50MHz SM225 SSI 20-pol DCP_03 122 53 26 3862 104 20
ZA25056D.UPD 50MHz SMxxx Update SSI ACP/DCP 122 -- -- ---- --- ---
ZA40AEN7.KOM 50MHz SM200 EnDat 20-pol normal 122 53 26 3862 85 20
ZA250EN7.KOM 50MHz SM225 EnDat 20-pol normal 122 53 26 3862 104 20
ZA250EN7.UPD 50MHz SMxxx Update EnDat normal 122 -- -- ---- --- ---
ZA40AENA.KOM 50MHz SM200 EnDat 20-pol ACP_03 122 53 26 3862 85 20
ZA250ENA.KOM 50MHz SM225 EnDat 20-pol ACP_03 122 53 26 3862 104 20
ZA250ENA.UPD 50MHz SMxxx Update EnD. ACP/DCP 122 -- -- ---- --- ---
ACP-DCP.UPD 40MHz Update DCP/ACP_01 bis _03 120 -- -- 3862 --- ---
ACP310SZ.KOM 40MHz Standard ACP_03 120 -- -- 3862 124 4
ACP-10SZ.KOM 40MHz Standard ACP_01 120 -- -- 3862 124 4
DCP310SZ.KOM 40MHz Standard DCP_03 120 -- -- 3862 124 4
DCP-10SZ.KOM 40MHz Standard DCP_01 120 -- -- 3862 124 4
DCP-10SZ.UPD 40MHz Update Standard DCP/ACP 120 -- -- 3862 124 4
ZE16-ENA.KOM 50MHz Z2xx EnDat 16-pol ACP_03 117 36 28 3862 85 16
ZE20-ENA.KOM 50MHz Z3xx EnDat 20-pol ACP_03 117 53 26 3862 85 20
ZE24-ENA.KOM 50MHz Z4xx EnDat 24-pol ACP_03 117 53 26 3862 104 24
ZE36-ENA.KOM 50MHz Z5xx EnDat 36-pol ACP_03 117 36 28 3862 104 36
ZE44-ENA.KOM 50MHz Z6xx EnDat 44-pol ACP_03 117 36 28 3862 104 44
ZE16-8SA.KOM 50MHz Z2xx ERN1387 16-p. ACP_03 117 36 28 3862 85 16
ZE20-8SA.KOM 50MHz Z3xx ERN1387 20-p. ACP_03 117 53 26 3862 85 20
ZE24-8SA.KOM 50MHz Z4xx ERN1387 24-p. ACP_03 117 53 26 3862 104 24
ZE36-8SA.KOM 50MHz Z5xx ERN1387 36-p. ACP_03 117 36 28 3862 104 36
ZE44-8SA.KOM 50MHz Z6xx ERN1387 44-p. ACP_03 117 36 28 3862 104 44
ZE16-56A.KOM 50MHz Z2xx SSI 16-polig ACP_03 117 36 28 3862 85 16
ZE16-56A.UPD 50MHz Z2xx SSI 16-p. ACP_3 Upd. 117 -- -- ---- --- --
ZE20-56A.KOM 50MHz Z3xx SSI 20-polig ACP_03 117 53 26 3862 85 20
ZE24-56A.KOM 50MHz Z4xx SSI 24-polig ACP_03 117 53 26 3862 104 24
ZE36-56A.KOM 50MHz Z5xx SSI 36-polig ACP_03 117 36 28 3862 104 36
ZE44-56A.KOM 50MHz Z6xx SSI 44-polig ACP_03 117 36 28 3862 104 44
GA41256A.KOM 50MHz GA41/42 SSI ACP_03 117 53 26 3862 104 24
ZE24C56A.UPD 50MHz Z4/GA4 SSI 512-update ACP 117 -- -- ---- --- 24
ZE24-56A.UPD 50MHz Z4/GA4 SSI 256-update ACP 117 -- -- ---- --- 24
ZEFIRACP.KOM 50MHz Demo ZE/LI SSI ACP3 Index 117 36 28 3862 85 16
ZEFIRACP.UPD 50MHz Update ZE/LI SSI ACP3 auf 117 -- -- 3862 85 --
LI20-ENA.KOM 50MHz Lithos EnDat 20-p. ACP_03 117 36 28 3862 85 20
LI20-8SA.KOM 50MHz Lithos ERN1387 20-p. ACP 117 36 28 3862 85 20
LI20-56A.KOM 50MHz Lithos SSI 20-pol. ACP_03 117 36 28 3862 85 20
LI16-ENA.KOM 50MHz Lithos EnDat 16-p. ACP_03 117 36 28 3862 85 16
LI16-8SA.KOM 50MHz Lithos ERN1387 16-p. ACP 117 36 28 3862 85 16
LI16-56A.KOM 50MHz Lithos SSI 16-pol. ACP_03 117 36 28 3862 85 16
GLATENDA.UPD 50MHz GLAT EnDat 512-update ACP 117 53 26 3862 104 52
GLATSSIA.UPD 50MHz GLAT SSI 512-update ACP 117 53 26 3862 104 52
WSG1951A.KOM 50MHz WSG19 22-p 512 SSI ACP-03 118 53 26 3862 104 22
WSG1951A.UPD 50MHz WSG19 512 SSI ACP3 mit ZK 118 -- -- ---- --- --
WSG1951A.ALT 50MHz WSG19 512 SSI ACP ohne ZK 117 -- -- ---- --- --
WSG19ENA.KOM 50MHz WSG19 22-p 512 EnDat ACP3 117 53 26 3862 104 22
WSG1851A.KOM 50MHz WSG18 512-fach SSI ACP_03 117 53 26 3862 124 24
WSG1851D.KOM 50MHz WSG18 512-fach SSI DCP_03 117 53 26 3862 124 24
WSG18ENA.ALT 50MHz WSG18 512-fach EnDat ACP 117 53 26 3862 124 24
WSG18END.ALT 50MHz WSG18 512-fach EnDat DCP 117 53 26 3862 124 24
MINIROPE.KOM 50MHz Witty 2 Aufzugbau Dresden 117 36 28 3862 104 16
WSG12ENA.KOM 50MHz WSG Witty 2 EnDat ACP_03 117 36 28 3862 104 16
WSG1256A.KOM 50MHz WSG Witty 2 SSI ACP_03 117 36 28 3862 104 16
WSG67END.KOM 50MHz WSG 6/7 SAD EnDat DCP_03 117 53 26 3862 104 24
DAF2156D.KOM 50MHz DAF210 DCP_03-K 15kHz SSI 119 36 28 3862 85 16
DAF21END.KOM 50MHz DAF210 DCP_03 15kHz EnDat 119 36 28 3862 85 16
WYJ1512P.KOM 50MHz WYJ-103x 38-pol ERN 512-f 117 36 27 3862 104 38
WYJ108SP.KOM 50MHz WYJ-103x 38-pol ERN 256-f 117 36 27 3862 104 38
TO5128SP.KOM 50MHz Torin ERN1387 20-p 512-f. 117 53 26 3862 104 20
TORIN8SP.KOM 50MHz Torin ERN1387 20-p 256-f. 117 53 26 3862 104 20
DI5128SP.KOM 50MHz Diana ERN1387 20-p 512-f. 117 53 26 3862 104 20
DIANA8SP.KOM 50MHz Diana ERN1387 20-p 256-f. 117 53 26 3862 104 20
WWTY512P.KOM 50MHz Ningbo WWTY ERN 32-p 512f 117 36 27 3862 104 32
WWTYA8SP.KOM 50MHz Ningbo WWTY ERN 32-p 256f 117 36 27 3862 104 32
NI5128SP.KOM 50MHz Ningbo WYJ ERN 24-p 512-f 117 53 26 3862 104 24
NI5128SP.UPD 50MHz Ningbo WYJ ERN Update 512 117 53 26 3862 104 24
NINGB8SP.KOM 50MHz Ningbo WYJ ERN 24-p 256-f 117 53 26 3862 104 24
NINGB8SP.UPD 50MHz Ningbo WYJ ERN Update 256 117 53 26 3862 104 24
NINGB8SP.ALT 50MHz Ningbo WYJ ERN Update 256 99 53 26 3862 104 24
5512YTW3.KOM 50MHz YTW32 (5kHz!) ERN 20p 512 117 53 26 3862 250 20
5KHZYTW3.KOM 50MHz YTW32 (5kHz!) ERN 20p 256 117 53 26 3862 250 20
WYJ5512P.KOM 50MHz Ningbo WYJ (5kHz) 24p 512 117 53 26 3862 250 24
WYJ5K8SP.KOM 50MHz Ningbo WYJ (5kHz) 24p 256 117 53 26 3862 250 24
10POL8SP.KOM 50MHz Synch. 10p + Getriebe ERN 117 53 26 3862 104 10
YTW3512P.KOM 50MHz YTW-320A 20-pol ERN 512-f 117 53 26 3862 104 20
YTW328SP.KOM 50MHz YTW-320A 20-pol ERN 256-f 117 53 26 3862 104 20
YTW2512P.KOM 50MHz YTW-260A 16-pol ERN 512-f 117 36 28 3862 104 16
YTW268SP.KOM 50MHz YTW-260A 16-pol ERN 256-f 117 36 28 3862 104 16
YTW2512C.KOM 50MHz YTW-220B 12-pol ERN 512-f 117 36 27 3862 104 12
YTW220BC.KOM 50MHz YTW-220B 12-pol ERN 256-f 117 36 27 3862 104 12
ZE24-EN7.KOM 50MHz Z4xx EnDat 24-pol normal 117 53 26 3862 104 24
ZE36-EN7.KOM 50MHz Z5xx EnDat 36-pol normal 117 36 28 3862 104 36
ZE44-EN7.KOM 50MHz Z6xx EnDat 44-pol normal 117 36 28 3862 104 44
ZE24-8SP.KOM 50MHz Z4xx ERN1387 24-p. normal 117 53 26 3862 104 24
ZE36-8SP.KOM 50MHz Z5xx ERN1387 36-p. normal 117 36 28 3862 104 36
ZE44-8SP.KOM 50MHz Z6xx ERN1387 44-p. normal 117 36 28 3862 104 44
ZE24-567.KOM 50MHz Z4xx SSI 24-polig normal 117 53 26 3862 104 24
ZE36-567.KOM 50MHz Z5xx SSI 36-polig normal 117 36 28 3862 104 36
ZE44-567.KOM 50MHz Z6xx SSI 44-polig normal 117 36 28 3862 104 44
LI20-EN7.KOM 50MHz Lithos EnDat 20-p. normal 117 53 26 3862 85 20
LI20-8SP.KOM 50MHz Lithos ERN1387 20-p. 7TZ 117 53 26 3862 85 20
LI20-567.KOM 50MHz Lithos SSI 20-pol. normal 117 53 26 3862 85 20
LI16-EN7.KOM 50MHz Lithos EnDat 16-p. normal 117 36 28 3862 85 16
LI16-EN7.UPD 50MHz Lithos EnDat Update 16/20 117 -- -- ---- --- ---
LI16-8SP.KOM 50MHz Lithos ERN1387 16-p. 7TZ 117 36 28 3862 85 16
LI16-567.KOM 50MHz Lithos SSI 16-pol. normal 117 36 28 3862 85 16
GLAT3180.KOM 50MHz GLAT 3/180 512 EnDat 3:1 117 53 26 3862 104 52
GLAT3180.UPD 50MHz GLAT 3/180 512 EnDat Upd. 117 -- -- ---- --- --
GLAT3180.ALT 50MHz GLAT 3/180 512 EnDat alt 117 -- -- ---- --- --
GLATCEND.KOM 50MHz LAT-Type 3/4 EnDat 512-f. 117 53 26 3862 104 52
GLATCEND.UPD 50MHz GLAT-update EnDat 512-f. 117 53 26 3862 104 52
GLATCEND.ALT 50MHz LAT-Type 3/4 EnDat 256-f. 117 53 26 3862 104 52
GLATCSSI.KOM 50MHz LAT-Type 3/4 SSI 512-fach 117 53 26 3862 104 52
GLATCSSI.UPD 50MHz GLAT-update SSI 512-fach 117 53 26 3862 104 52
GLATCSSI.ALT 50MHz LAT-Type 3/4 SSI 256-fach 117 53 26 3862 104 52
GLATXEND.KOM 50MHz LAT-Type 3...-4... EnDat 117 53 26 3862 104 52
GLATXSSI.ALT 50MHz LAT-Type 3...-4... SSI 117 53 26 3862 104 52
GLATXSSI.IWK --- Istwertkurve einer GLAT-3 --- -- -- ---- --- --
GLAT-END.KOM 50MHz LAT-Type 1...-2... EnDat 117 36 28 3862 104 40
GLAT-END.UPD 50MHz stellt LAT 1-4 auf EnDat 117 -- -- ---- --- --
GLAT-SSI.UPD 50MHz stellt LAT 1-4 auf SSI 117 -- -- ---- --- --
MDD078SP.KOM 50MHz Montanari MDD ERN1387 8SP 117 36 29 3862 104 80
MDD078SP.UPD 50MHz Update MDDMCG ERN1387 8SP 117 36 29 3862 104 80
MDD078SP.ALT 50MHz Update MDDMCG ERN1387 8SP 99 36 29 3862 104 80
MCG158SP.KOM 50MHz Montanari MCG ERN1387 8SP 117 53 26 3862 104 20
MDD07HIP.KOM 50MHz Montanari MDD 'SRS50/52K' 117 36 29 3862 104 80
MCG15HIP.KOM 50MHz Montanari MCG 'SRS50/52K' 117 53 26 3862 104 20
MDD07END.KOM 50MHz Montanari MDD ECN13 EnDat 117 36 29 3862 104 80
MCG15END.KOM 50MHz Montanari MCG ECN13 EnDat 117 53 26 3862 104 20
MDD07256.KOM 50MHz Montanari MDD ECN1313 SSI 117 36 29 3862 104 80
MCG15256.KOM 50MHz Montanari MCG ECN1313 SSI 117 53 26 3862 104 20
WSG19EN7.KOM 50MHz WSG19 22-pol 512-f. EnDat 117 53 26 3862 104 22
WSG19512.KOM 50MHz WSG19 22-pol 512-fach SSI 117 53 26 3862 104 22
WSG19512.UPD 50MHz WSG19+08 Update 512-f SSI 117 53 26 3862 104 22
WSG19256.KOM 50MHz WSG19 22-pol 256-fach SSI 117 53 26 3862 104 22
WSG19256.UPD 50MHz WSG19+08 Update 256-f SSI 117 53 26 3862 104 22
WSGX8END.KOM 50MHz WSG 8 (1:1) ECN1313-EnDat 117 53 26 3862 104 22
WSGX88SP.KOM 50MHz WSG 8 (1:1) ERN1387-'8SP' 117 53 26 3862 104 22
WSGX8567.KOM 50MHz WSG 8 (1:1) ECN1313-'SSI' 117 53 26 3862 104 22
WSG08END.KOM 50MHz WSG 8 (2:1) ECN1313-EnDat 117 53 26 3862 104 22
WSG088SP.KOM 50MHz WSG 8 (2:1) ERN1387-'8SP' 117 53 26 3862 104 22
WSG08567.ALT 50MHz WSG 8 (2:1) ECN1313-'SSI' 117 53 26 3862 104 22
WSG18EN7.ALT 50MHz WSG18 512-f. EnDat normal 117 53 26 3862 124 24
WSG18512.KOM 50MHz WSG18 512-fach SSI normal 117 53 26 3862 124 24
WLG28512.KOM 50MHz WLG28 512-fach 2048 1Vss 117 -- -- 3862 124 8
WSG12EN7.KOM 50MHz WSG Witty 2 EnDat normal 117 36 28 3862 104 16
WSG12567.KOM 50MHz WSG Witty 2 SSI normal 117 36 28 3862 104 16
WSG67EN7.KOM 50MHz WSG 6/7 SAD EnDat normal 117 53 26 3862 104 24
WSG678SP.KOM 50MHz WSG 6/7 SAD ERN1387-'8SP' 117 53 26 3862 104 24
WSG62567.ALT 50MHz WSG 6-7 SSI normal 117 53 26 3862 104 24
WSG62567.UPD 50MHz WSG 6-7 SSI Update-File 117 53 26 3862 104 24
45VER3_7.KOM 40MHz patched 3SZ-Version OSMA 37 -- -- 1 124 4
45VER3_7.UPD 40MHz patched 3SZ-upgrade OSMA 37 -- -- ---- --- --
GAF58J33.KOM 50MHz Asyn.-Gearless 256-fach 117 -- -- 3862 124 12
TEST7TZ.IWK 40MHz Beta Rainbow Istwertkurve 117 -- -- ---- --- --
TEST7TZ.TXT 40MHz Beta Rainbow Erklaerungen 117 -- -- ---- --- --
TEST7TZ.UPD 40MHz Beta Rainbow encoderless 117 -- -- ---- --- --
TEST7TZ.KOM 40MHz Beta Rainbow encoderless 117 -- -- 3862 125 4
PRUEF-Z.KOM 40MHz Pruefprogramm S+S 40MHz 117 -- -- 242 124 4
PRUEF-Z.ALT 40MHz Pruefprogramm S+S alt 91 -- -- 242 124 4
NOPW7TZ.TXT --- Dokumentation zu NOPW 7TZ --- -- -- ---- --- --
NOPW7TZ.KOM 40MHz Sonderv.-Lift asynchron 117 -- -- 3862 124 4
NOPW7TZ.UPD 40MHz Sonderv.-Lift Update 117 -- -- 3862 124 4
WINNER15.KOM 40MHz AS-Winner 15/22A-DSV alt 117 -- 825 242 124 4
WINNER06.KOM 40MHz AS-Winner 10/15A-DSV alt 117 -- 660 242 124 4
WINNER10.KOM 40MHz AS-Winner 10/20A-DSV alt 117 -- 660 242 124 4
WINNER.KOM 40MHz AS-Winner 16/25A-DSV alt 117 -- 440 242 124 4
GFCAOM15.KOM 40MHz GFC-Winde S+S an 15A-DSV 117 -- 825 242 104 4
GFCAOM10.KOM 40MHz GFC-Winde S+S an 10A-DSV 117 -- 650 242 124 4
LEROY256.IWK 50MHz IBM-Wien Istwertkurve --- -- -- ---- --- --
LEROY256.KOM 50MHz IBM-Wien Werkseinstellung 117 -- 1000 3862 124 8
LEROY256.UPD 50MHz IBM-Wien Update 256-fach 117 -- -- 3862 --- --
DCP3KOSZ.TXT --- Erklaerung Kollmo. DCP_03 --- -- -- ---- --- --
DCP3KOSZ.KOM 40MHz Werkseinst. Kollm. DCP_03 119 -- -- 3862 124 4
DCP3KOSZ.UPD 40MHz Update Kollmorg. mit 0E06 119 -- -- 3862 --- --
DCP3KOSZ.ALT 40MHz Update Kollmorg. mit 0E16 117 -- -- 3862 --- --
CAN-DSP.KOM TUDXX Beta-Version CAN-DSP_417 117 -- -- 3862 124 6
CAN-DSP.UPD TUDXX Update (preliminary) CAN 117 -- -- 3862 --- --
CAN-DSP.CNF TUDXX Menue deutsch CAN-values --- -- -- ---- --- --
CAN-DSP.ALT TUDXX Beta-Version Testschrank 117 -- -- 3682 124 4
DCP_04BP.DOC --- Unterschied DCP_04 zu _03 --- -- -- ---- --- ---
GAKSTD.KOM 40MHz fuer KOCH Sonderfirmware 60 -- -- ---- 104 4
GAKSTD.UPD 40MHz KOCH-Update 5442 auf 5444 60 -- -- ---- 104 --
GAKSTD.TXT --- Erklaerung KOCH-Parameter --- -- -- ---- --- --
KOCH.KOM 40MHz KOCH-Version fuer TUDY... 117 -- -- ---- 104 4
KOCH.UPD 40MHz KOCH-Update auf 5445 TUDY 117 -- -- ---- 104 --
KOCH.HTM --- WinDietz-Hilfedatei KOCH --- -- -- ---- --- --
KOCH.CNF --- Menue-Fuehrung fuer KOCH --- -- -- ---- --- --
LIFT9TZ.ALT 40MHz Oeffnerkontr. asyn. Lift 117 -- -- 3862 124 4
LIFT8TZ.KOM 40MHz analog+digital asyn. Lift 107 -- -- 3862 124 4
LIFT8TZ.UPD 40MHz analog+digital asyn. Upd. 107 -- -- 3862 124 --
LIFT8TZ.TXT --- Erklaerung Sonderfile 8TZ --- -- -- ---- --- --
LIFT_T.CNF --- Menuesteuerung Lift tuerk.--- -- -- ---- --- ---
LIFT_I.CNF --- Menuesteuerung Lift ital. --- -- -- ---- --- ---
LIFT_P.CNF --- Menuesteuerung Lift port. --- -- -- ---- --- ---
MINIROPE.ALT 50MHz Witty 2 Aufzugbau Dresden 100 36 28 3862 104 16
GSV50MHZ.KOM 50MHz DC-Gearless Kundenversion 99 -- 25 3862 500 4
GSV50MHZ.UPD --- DC-Gearless Update TUGS/X 99 -- 25 3862 500 4
LIFTGSVE.TXT --- Text-File GSV-Serie engl. --- -- -- ---- --- --
LIFTGSV.TXT --- Text-File GSV-Serie deu. --- -- -- ---- --- --
112XSSI7.KOM 50MHz EMF/GFC 108p 512-fach SSI 99 53 26 3862 104 108
112-SSI7.KOM 50MHz EMF/GFC 108p 256-fach SSI 99 53 26 3862 104 108
TUER230.CFG --- Menuesteuerung Meistersch --- -- -- ---- --- --
TUER230W.PAR --- 545x-2/230 Meisterschalt. --- -- -- ---- --- --
ACP-DCP.GIF --- Anschlussbeispiel DCP/ACP --- -- -- ---- --- --
ACP-DCP.TXT --- Anschlussbeispiel DCP/ACP --- -- -- ---- --- --
SC300SSI.KOM 50MHz SC-300 512-fach 15kHz SSI 107 53 26 3862 85 20
DAF270M1.KOM 50MHz DAF270 512-fach 15kHz SSI 107 53 26 3862 85 20
DAF210LM.KOM 50MHz DAF210 256-fach 15kHz SSI 107 36 28 3862 85 16
DAF-512F.UPD 50MHz stellt DAF/SC3 auf 512-f. 107 -- -- ---- --- --
DAF-256F.UPD 50MHz stellt DAF/SC3 auf 256-f. 107 -- -- ---- --- --
GAF58512.KOM 50MHz Asyngearl. 12-p. 512-fach 107 -- -- 3862 124 12
GAF58512.UPD 50MHz Asyngearl. Upgrade 512-f. 107 -- -- 3862 --- ---
ND22LE3K.KOM 50MHz Kone-Winde 6pol 2048 1Vss 107 -- -- 3862 250 6
ECD7C300.KOM 50MHz ECD300ASR Resolver-Offset*107 63 25 3862 104 12
ECD7C100.KOM 50MHz ECD100 Resolver-Offset* 107 63 25 3862 104 12
EPM7C500.KOM 50MHz EPM500 Resolver-Offset* 107 63 25 3862 124 12
EPM7C300.KOM 50MHz EPM300 Resolver-Offset* 107 63 25 3862 104 18
EPM7C100.KOM 50MHz EPM300 Resolver-Offset* 107 63 25 3862 104 18
ECD7-300.KOM 50MHz ECD300ASR Resolver normal 107 63 25 3862 104 12
ECD7-100.KOM 50MHz ECD100 Resolver normal 107 63 25 3862 104 12
DSM4XRES.KOM 50MHz Servo 6-pol Resol. 2-pol* 96 63 25 3862 104 6
DSM4CRES.KOM 50MHz Servo 6-pol Resol. 6-pol* 96 63 25 3862 104 6
DSM4-RES.KOM 50MHz Servo 6-pol Resol. 6-pol 96 63 25 3862 104 6
DSM4-8SP.KOM 50MHz Servomotor '8SP' 256-fach 96 53 26 3862 104 6
DSM4X8SP.KOM 50MHz Servomotor '8SP' 64-fach 96 53 26 3862 104 6
DSM4-HIP.KOM 50MHz Servomotor Hyperface 256 96 53 26 3862 104 6
DSM4XHIP.KOM 50MHz Servomotor Hyperface 64 96 53 26 3862 104 6
DSM4-END.KOM 50MHz Servomotor EnDat 256-fach 96 53 26 3862 104 6
DSM4XEND.KOM 50MHz Servomotor EnDat 64-fach 96 53 26 3862 104 6
DSM4-SSI.KOM 50MHz Servomotor SSI 256-fach 96 53 26 3862 104 6
DSM4XSSI.KOM 50MHz Servomotor SSI 64-fach 96 53 26 3862 104 6
MLVR4.KOM 40MHz Industrieprogramm selbstopt., elektr. Welle Master/Slave
MLVR4.UPD 40MHz Industrieprogramm selbstopt., elektr. Welle Upgrade MLVR2
MLVR2.CNF 40MHz Industrieprogramm selbstopt., elektr. Welle Menuefuehrung
MLVR2.KOM 40MHz Industrieprogramm selbstopt., elektr. Welle Master/Slave
MLVR2.UPD 40MHz Industrieprogramm selbstopt., elektr. Welle Upgrade ML-R2
ND22LE3K.KOM 50MHz Kone Asyn.-Gearless 2048 96 -- 750 3862 124 6
BERINGER.CNF --- Menuesteuerung Bucher --- -- -- ---- --- --
BERINGER.KOM 40MHz Standard-Bucherhydraulic 107 -- -- 255 124 2
BERINGER.UPD 40MHz Update Bucherhydraulic 107 -- -- 255 124 --
BERIPACK.UPD 40MHz Update Bucher 'Beripak' 107 -- -- 255 --- --
BERIPACK.KOM 40MHz Bucherhydraulic 'Beripak' 107 -- -- 255 104 4
BERINGER.HTM --- HTML-Dokumentation Bucher --- -- -- ---- --- --
BERINGER.TXT --- Text-Dokumentation Bucher --- -- -- ---- --- --
BERINGER.PDF --- PDF-Dokumentation Bucher --- -- -- ---- --- --
BERINGER.DOC --- Word-Dokumentation Bucher --- -- -- ---- --- --
6POL-RES 50MHz Synchr.+Getriebe Resolver 89 63 25 3862 104 6
4POL-RES 50MHz Synchr.+Getriebe Resolver 89 63 25 3862 104 4
MLVR2.HTM 40MHz Industrieprogramm selbstopt., elektr. Welle Hilfedatei ML
QINGDAO7.KOM 40MHz Standard-Lift TTL 1024 92 -- -- 3862 104 4
NINGB7TZ.KOM 40MHz Ningbo-Standard TTL 1024 92 -- -- 3862 104 4
JIALI7TZ.KOM 40MHz Jiali-Standard TTL 1024 92 -- -- 3862 104 4
DSM4-HIP.GIF --- Anschluss Hiperface-Geber --- -- -- ---- --- ---
DSM4-HIP.TXT --- Anschluss Hiperface-Geber --- -- -- ---- --- ---
SIEMENS7.KOM 40MHz DC-Gearless Kundenversion 89 -- 30 3862 500 4
FOCUS.KOM 40MHz Industrieprogramm selbstoptimierend, analoge Sollvorgabe
ML-R2.KOM 40MHz Industrieprogramm selbstoptimierend, synchron Gleichlauf
ML-IP.KOM 40MHz Industrieprogramm selbstoptimierend, Sollvorgabe up/down
DIANA8SD.KOM 50MHz Diana ERN1387 DCP_03 89 53 26 3862 104 20
EPM1010A.KOM 50MHz EPM100 Resolver ACP_03 89 63 25 3862 104 18
EPM1030A.KOM 50MHz EPM300 Resolver ACP_03 89 63 25 3862 104 18
EPM1050A.KOM 50MHz EPM500 Resolver ACP_03 89 63 25 3862 124 12
GAF58DCP.KOM 50MHz Asynchrongearless DCP_03 89 -- -- 3862 124 12
GLAT-347.KOM 50MHz LAT-Gearless 3-4 (SSI) 89 53 26 3862 104 52
GLAT-127.KOM 50MHz LAT-Gearless 1-2 (SSI) 89 36 28 3862 104 40
GLAT-120.KOM 50MHz LAT 1 EnDat ohne Nullung 89 36 28 3862 80 40
SM25060.KOM 50MHz SM225 SSI 4:1 1,0m/s 89 53 26 3862 104 20
WSG18567.KOM 50MHz WSG 18.1-18.3 SSI normal 89 53 26 3862 124 24
WSG18567.UPD 50MHz WSG 18.1-18.3 SSI Update 89 53 26 3862 124 24
NIN108SD.KOM 50MHz Ningbo WYJ ERN1587 DCP_03 89 53 26 3862 104 24
NINGBDCP.KOM 50MHz Ningbo WYJ SSI mit DCP_01 89 53 26 3862 104 24
NINGB256.KOM 50MHz Ningbo WYJ SSI normal 89 53 26 3862 104 24
NINGB256.UPD 50MHz Ningbo WYJ SSI Update 89 53 26 3862 104 24
NINGEND7.UPD 50MHz stellt WYJ/WWTY auf EnDat 89 53 26 3862 104 24
GA412ENA.KOM 50MHz GA41/42 EnDat ACP_03 89 53 26 3862 104 24
GA412EN7.KOM 50MHz GA41/42 EnDat normal 89 53 26 3862 104 24
GA4128SA.KOM 50MHz GA41/42 ERN1387 ACP_03 89 53 26 3862 104 24
GA4128SP.KOM 50MHz GA41/42 ERN1387 normal 89 53 26 3862 104 24
ACHTBAHN.TXT ----- Dokumentation Wuzetown --- -- -- ---- --- ---
ACHTBAHN.CNF ----- Konfiguration Wuzetown --- -- -- ---- --- ---
JUPIEND7.KOM 50MHz Asray-Gearless EnDat 89 36 30 3862 104 20
DAF210LM.KOM 50MHz Thyssen Mini DAF210 SSI 89 36 28 3862 85 16
DAF270M1.KOM 50MHz Thyssen SC300 DAF270 SSI 89 53 26 3862 85 20
DCP40MHZ.KOM 40MHz Standard DCP_03 Testfile 89 -- -- 3862 124 4
CHINADCP.KOM 50MHz Ningbo WYJ SSI DCP_03 89 53 26 3862 104 24
EPM1050A.UPD 50MHz EPM500/ECD Update ACP_03 89 63 25 3862 124 12
JUPI2567.KOM 50MHz Asray-Gearless SSI 89 36 30 3862 104 20
EPM7-500.KOM 50MHz EPM500 Resolver 2:1 600mm 89 63 25 3862 124 12
EPM7-501.KOM 50MHz EPM500 Resolver 1:1 520mm 89 63 25 3862 124 12
EPM7-300.KOM 50MHz EPM300 Resolver 1:1 480mm 89 63 25 3862 104 18
EPM7-100.KOM 50MHz EPM300 Resolver 2:1 400mm 89 63 25 3862 104 18
EPM7-1SS.KOM 50MHz EPM300 Resolver 2:1 400mm 89 63 25 242 104 18
DCMAN7SZ.KOM 40MHz DC-Gearless 64-fach 89 -- 25 3862 500 4
DCMAN7SZ.UPD 40MHz DC-Gearless 64-Typ Update 89 -- 25 3862 500 4
BANGKOK.KOM 40MHz DC-Gearless Kundenversion 89 -- 30 3862 500 4
GSVOTIS.KOM 40MHz DC-Gearless Kundenversion 89 -- 25 3862 500 4
GAF58NEU.KOM 50MHz Asyn.-Gearless 256-fach 89 -- -- 3862 124 12
GAF58NEU.UPD 50MHz Asyn.-Gearless Update 256 89 -- -- 3862 124 --
GAF58ALT.KOM 50MHz Asyn.-Gearless 64-fach 89 -- -- 242 124 18
GAF58ALT.UPD 50MHz Asyn.-Gearless Update 64 89 -- -- 242 124 --
MFAN2567.KOM 50MHz ATB MFAN 12 + 2048 1Vss 89 53 26 3862 104 24
SM6007TZ.KOM 50MHz SM700 SSI 2:1 1,00m/s 89 36 30 3862 104 30
SM8507TZ.KOM 50MHz SM850 SSI 2:1 1,60m/s 89 36 30 3862 124 30
GA6128SP.KOM 50MHz GA61/62 ERN1387 normal 89 36 29 3862 124 44
GA5128SP.KOM 50MHz GA51/52 ERN1387 normal 89 36 27 3862 124 36
GA3128SP.KOM 50MHz GA31/32 ERN1387 normal 89 53 26 3862 104 20
GA312567.KOM 50MHz GA31/32 SSI normal 89 53 26 3862 104 20
GA312567.UPD 50MHz GA31/32 SSI normal Update 89 53 26 3862 104 20
OSMA45.KOM 40MHz Osma-Version 3SZ-Basis 37 -- -- 242 124 4
OSMA45.UPD 40MHz Osma-Version 3SZ-Basis 37 -- -- 242 --- --
VESTNER.KOM 40MHz LAST7TZ-Sonderversion 89 -- -- 3862 124 4
VESTNER.UPD 40MHz LAST7TZ-Sonderversion 89 -- -- 3862 124 4
LAST7TZ.KOM 40MHz Standard-Lift Lastmessung 89 -- -- 3862 124 4
LAST7TZ.UPD 40MHz Standard-Lastm. Update 89 -- -- 3862 --- --
LIFT3SZ.KOM 40MHz Standard-Lift Basis 3SZ 57 -- -- 242 124 4
LIFT3ZZ.UPD 40MHz Standard-Lift Basis 3SZ 57 -- -- 242 --- --
WLG28.KOM 50MHz WLG28-Grundfile 256 89 -- -- 3862 124 8
WLG18.KOM 50MHz WLG18-Grundfile 256 89 -- -- 3862 124 16
LAST7TZ.ALT 40MHz Standard-Lastm. Alt 81 -- -- 3862 --- --
liftgsvh.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
liftgsveh.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
ban2-new.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
ban1-old.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
ban2-neu.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
ban1-alt.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
BANGKOK.ALT 40MHz DC-Gearless Kundenv. alt 87 -- 30 242 500 4
GSVOTIS.ALT 40MHz DC-Gearless Kundenv. alt 87 -- 25 242 500 4
DCMAN7SZ.ALT 40MHz DC-Gearless 16-fach 80 -- 25 242 500 4
ban2-auf.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
ban1-auf.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
ban2-ab.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
ban1-ab.gif --- Bild GSV-Dokumentation -- -- -- ---- --- --
BANGKOK7.KOM 40MHz DC-Gearless Kundenv. alt 80 -- 25 242 500 4
DCP-10SZ.PDF --- PDF-Dokumentation ACP/DCP -- -- -- ---- --- --
DCP-10SZ.DOC --- DOC-Dokumentation ACP/DCP -- -- -- ---- --- --
DCP-10SZ.TXT --- TXT-Dokumentation ACP/DCP -- -- -- ---- --- --
DCP40MHZ.IWK --- Istwert-Kurve DCP_01 -- -- -- ---- --- --
LAST7TZ.CNF --- Menuesteuerung zu LAST7TZ -- -- -- ---- --- --
LAST7TZ.IWK --- Istwert-Kurve LAST7TZ -- -- -- ---- --- --
LAST7TZ.TXT --- Text-File zu Lastmessung -- -- -- ---- --- --
LAST7TZ.HTM --- HTML-File zu Lastmessung -- -- -- ---- --- --
VESTNER.CNF --- Menuesteuerung Sonderfile -- -- -- ---- --- --
VESTNER.IWK --- Istwert-Kurve Sonderfile -- -- -- ---- --- --
VESTNER.TXT --- Text-File zu Sonderfile -- -- -- ---- --- --
VESTNER.HTM --- HTML-File zu Sonderfile -- -- -- ---- --- --
DCP-10SZ.ALT 40MHz DCP_01 mit Block 19-Halt 80 -- -- 242 --- --
LIFT7SZ.KOM 40MHz Vorgaenger vom LIFT7TZ 80 -- -- 242 124 4
LIFT7SZ.UPD 40MHz Vorgaenger LIFT7TZ Update 80 -- -- 242 --- --
GAF50K37.KOM 50MHz Altv. Asynchron-Gearless 80 -- -- 3862 124 12
GAF58M40.KOM 50MHz Altv. Asynchron-Gearless 80 -- -- 3862 124 12
12BIT100.KOM 50MHz EPM100 12-bit-Resolver 71 63 25 242 104 18
WINNERLR-PAR 12MHz DSV5453-File nur WinDietz -- -- -- ---- --- --
AS.PAR 12MHz DSV5453-File DOS+WinDietz -- -- -- ---- --- --
SM70016.KOM 50MHz SM700-Sonderfile S+S 74 36 30 242 104 30
SM70016.UPD 50MHz SM700-Sonderfile S+S 74 -- -- 242 --- --
LEROY256.ALT 50MHz altes Kundenfile IBM-Wien 73 -- -- 3862 124 8
SM2257TZ.NEU 50MHz Testversion vom SM7007TZ 73 53 26 3862 104 20
SMALL7TZ.UPD 50MHz Zwischenstand SM225/SM700 73 -- -- ---- --- --
SMALL7TZ.TXT --- Text-File zu SMALL7TZ alt -- -- -- ---- --- --
ACHTBAHN.DOC --- Word-Dokument zu Wuzetown -- -- -- ---- --- --
ACHTBAHN.HTM --- HTML-Dokument zu Wuzetown -- -- -- ---- --- --
BERIPACK.ALT 40MHz alte Version 'Beripak' 75 -- -- 255 124 4
EPM7-100.ALT 40MHz alte Version EPM100 12bit 71 63 25 242 104 18
wuzetown.upd 40MHz 64-fach-Version mit 36bit -- -- -- ---- --- --
wuzetown.kom 40MHz 64-fach-Update mit 36bit -- -- -- ---- --- 12
LIFT7SZ.ALT 40MHz sehr alter Vorgaenger 7TZ 72 -- -- 242 124 4
Noch aeltere Files werden auf Wunsch aufgelistet, bitte bei Bedarf bei uns fragen!
So stellen Sie EmoSoftLift (nach Sprachauswahl) z. B. auf Applikation LIFT1SX.CNF:
Diese Schnittstellen-Kabel benötigen Sie für DSV und GSV, bzw. für VFX, FDU und MSF:
Achtung: Bitte stellen Sie sicher, dass die Systemeinstellungen des
Computers (hier Beispiel XP) so eingestellt sind, wie im Bild unten
dargestellt! Ansonsten kann insbesondere die Istwert-Kurve oder die
Datenuebertragung von EmoSoftxxx-Programmen beeintraechtigt werden!
Alte 'WinDietz'-Installationen bitte komplett deinstallieren, bevor
Sie das 'EmoSoftLift' auf Ihrem System installieren bzw. ausfuehren.
WinDietz und WinDietz-Update werden nicht mehr ab 01.04.2008 unter-
stuetzt. Laden Sie daher EmoSoftLift ab Mitte April frisch herunter.
Stellen Sie zudem sicher, dass im Hintergrund nicht andere Programme die RS232-
Schnittstellen belegen (z. B. Handy-Tool von Nokia). Stellen Sie bitte bei Nokia
sicher, dass die Verbindungseinstellung auf USB, Bluetooth oder Infrarot stehen,
jedoch der Haken in der Checkbox fuer RS232 wirklich entfernt ist. Default setzt
Nokia den Haken bei RS232 und USB, richtig muss aber USB und Infrarot oder Blue-
tooth sein. Wenn Sie ein PC-Tool nicht einstellen koennen, deinstallieren Sie es!
Wichtig: Der Ordner 'Programme' darf nicht das Attribut 'schreibgeschützt' haben!
Fuer 60MHz ab 2011 ab 05.05.2011 überholte Files
müssen (bei 60MHz) über EmoSoftLift V1.21 einge-
spielt werden (bei Version V1.20 eine Kopie ohne
den Befehl 'U1' im Parameter-Sektor herstellen).
Bei Rückfragen bitte anrufen: 0049 7025 101 29 !
==================================================================
Bekannte Schwachstellen in EmoSoftLift 1.21 04.06.2011-15.04.2013:
==================================================================
Bei W98 und ME muss der Link auf EXE-File von Hand erstellt werden
(siehe dazu Screenshot V121-W98-error.gif und V121-W98-bugfix.gif)
Bei Vista und Windows-7 muss WinHlp32 installiert werden, sonst
steht die Windows-Hilfe *.hpl nicht zur Verfuegung (Microsoft)!
Stop von iwk-Kurven sollte nicht mehrfach betätigt werden (busy),
zudem sollte nur maximal vier Werte darstellen (task sonst busy).
Im Terminal-Fenster funktioniert der Schieberegler für die Vorgabe
einer Drehzahl nur, wenn das Häkchen Drehrichtung gewechselt wird.
Lange Kommentare im Kommandoprogramm führen zu Zeilenumbruch und
können nach Einspielen dann zur Nichtfunktion diese Codes führen.
OnlineUpdate.exe unter W7 funktioniert nach einer Neuinstallation
u. U. erst nach zweitem Start korrekt (Virtuelle User-Directory).
Kommandoprogramme dürfen nur bis zu 63 Blöcke haben (Absturz bei
64 Blöcken). Einspielen von DSV452/5453-Files ist nicht möglich,
es kommt Fehlermeldung 'b3-Modus' konnte nicht bestätigt werden).
Sporadisch kann nach Windows-Updates der Link auf dem Desktop ein
Setup auslösen, bitte dann die Verknüpfung löschen und erneuern !
Bei Darstellung der Ein-/Ausgaenge in der Istwert-Kurve wird das
Signal E8 auch angezeigt, wenn der Code nicht auf Dezimal steht.
Bei FU-Control ab Version V3.5 ist dieser Fehler nicht zu sehen.
Im *.cnf sind keine boolschen Variablen erlaubt (Problem mit 0)!
DSV5452 / DSV5453: Einspielen von Files z. Z. nicht mehr möglich,
es entsteht Fehlermeldung 'b3-Modus kann nicht bestätigt werden'.
Fuer F1-Hilfe ist bei W7 ist *.msu-File aus WinHlp32-W7 notwendig.
Fuer F1-Hilfe ist bei W8 ist *.msu-File aus WinHlp32-W8 notwendig.
